Die Helferlein sind dazu gedacht, ältere Modelle mit einer mtc21-Schnittstelle oder mit einer Beleuchtung auszustatten. Für nähere Informationen bitte auf das jeweilige Bild klicken, es geht dann ein Download-Fenster auf.
Weitere Beschreibungen gibt es auch auf der externen Internet-Seite vom "CAN-digital-Bahn-Projekt":
CAN-digital-Bahn-Seite zu den Helferlein.
Wer eine oder mehrere dieser Platinen erwerben möchte, kann sich per Mail auch bei info (at) modellbahnbande-verlag.de melden.
Da wir aber wegen der Elektroschrott-Verordnung keine elektr(on)ischen Artikel vertreiben, werden die Helferlein nicht vom Modellbahnbande Verlag direkt sondern von unserer CdB-Elektronik GmbH angeboten.
Kleine Platinen - große Wirkung.

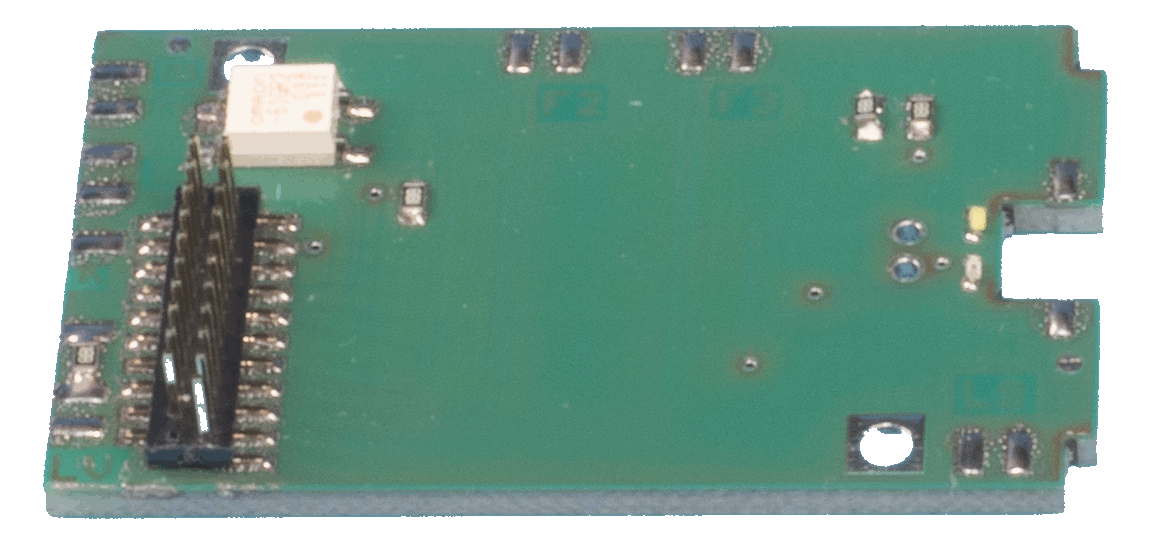

Platine für die BR34 (Reihe B VI) z.B. Mittenwald, Murnau, Tölz, Tristan:
Helferlein mit Relais zum Schalten einer Kupplung. Es wird einfach im Tender an die Stelle des alten Decoders geschraubt und der neue Decoder oben aufgesteckt. Für die Beleuchtung gibt es mehrere Optionen. Es kann die alte Glühlampe wieder angelötet oder aber eine neue Beleuchtung mit rot/weißen LEDs auf der Platine angebracht werden.

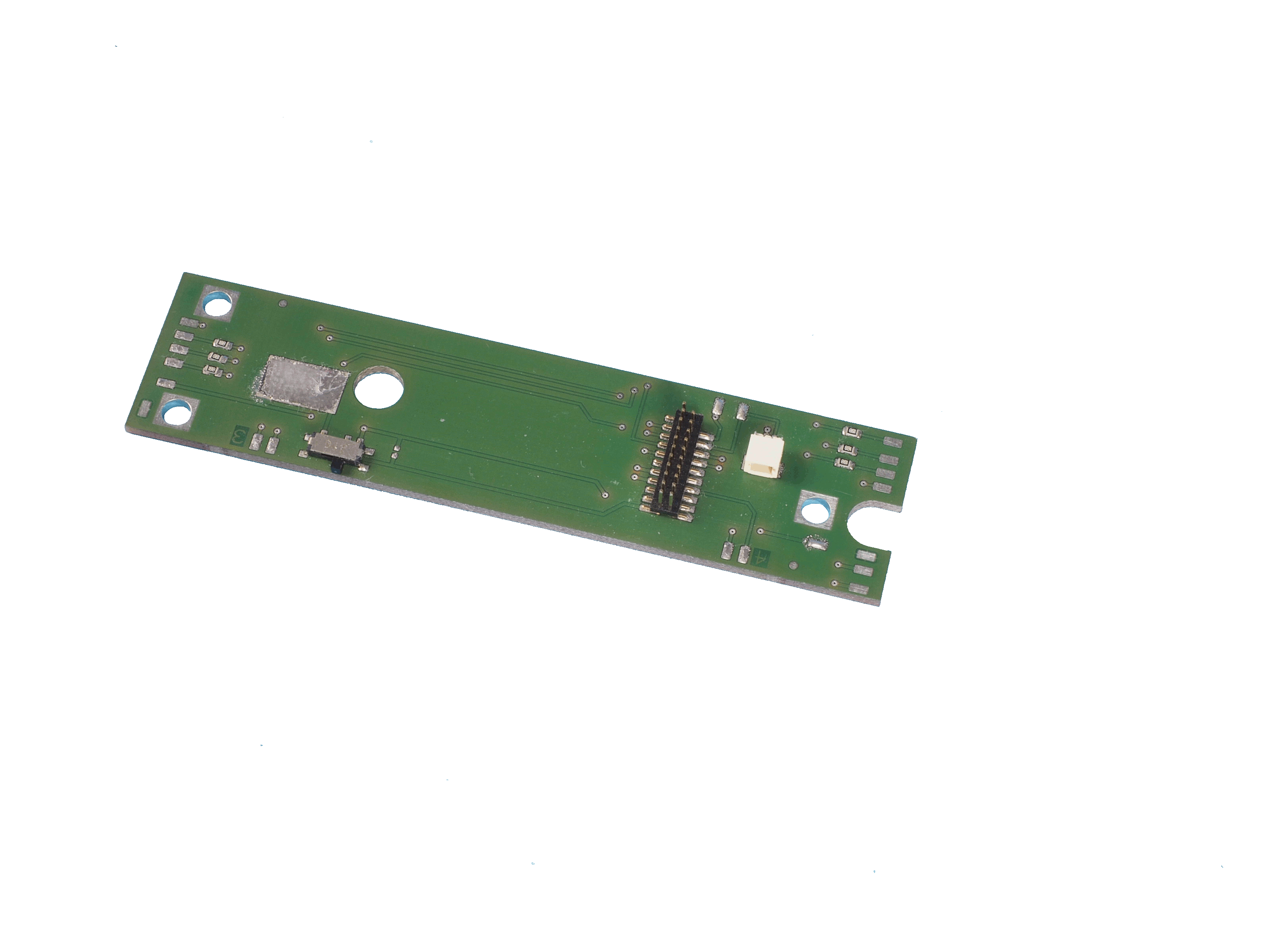

Platine für die BR101:
Helferlein mit Umschalter für einen Oberleitungsbetrieb und Buchse bzw. Lötpads für die Installation eines Lautsprechers. Die Platine wird einfach an die Stelle des alten Decoders geschraubt und der neue Decoder oben aufgesteckt. Die Anordnung der Lötpads entspricht der Original-Platine, so dass alle Kabel wieder an die alte Stelle angelötet werden können. Für die Beleuchtungen vorn/hinten sind bereits Vorwiderstände vorhanden.

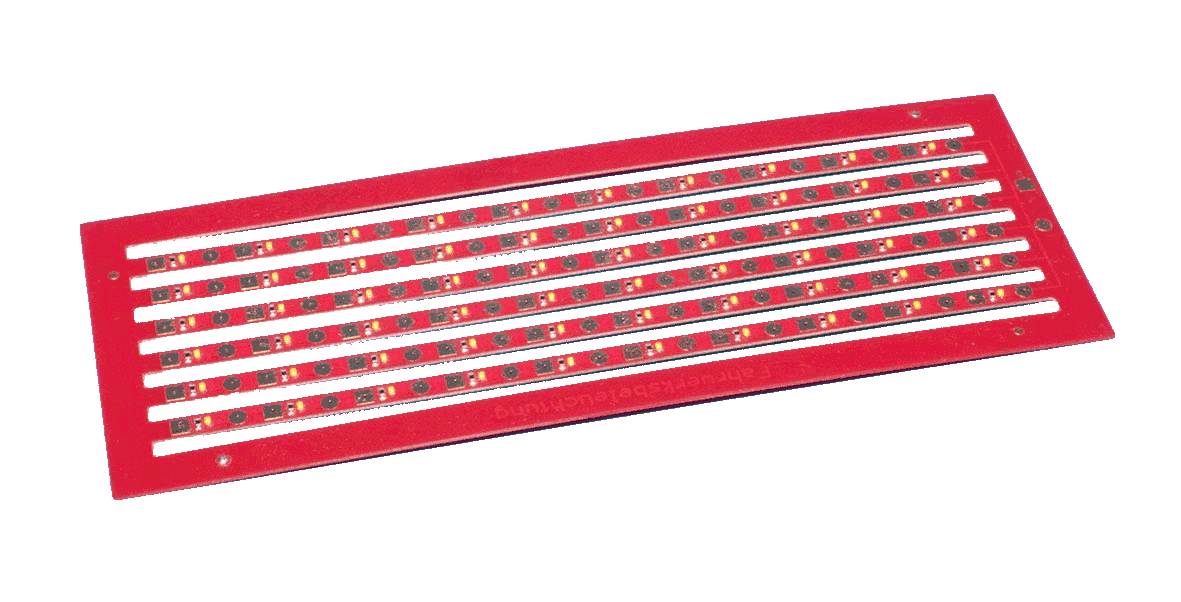

Lichterkette für die Fahrwerksbeleuchtung:
Kleine "Licherkette", die sich einfach unter den Umlauf vieler Dampflokomotiven kleben lässt. Die Platine kann aber auch natürlich als Maschinenraumbeleuchtung oder als allgemeine Beleuchtung von Triebwagen verwendet werden. Ein Nutzen besteht aus 6 Streifen mit jeweils 10 warm-weißen LEDs. Da die Platine lediglich 0,5mm dick ist, kann sie mit einer normalen Schere gekürzt werden, was hinter jeder LED möglich ist. Dabei entsteht nicht einmal Abfall, denn selbst eine LED kann alleine noch zum Beispiel als Führerstandsbeleuchtung verwendet werden.
